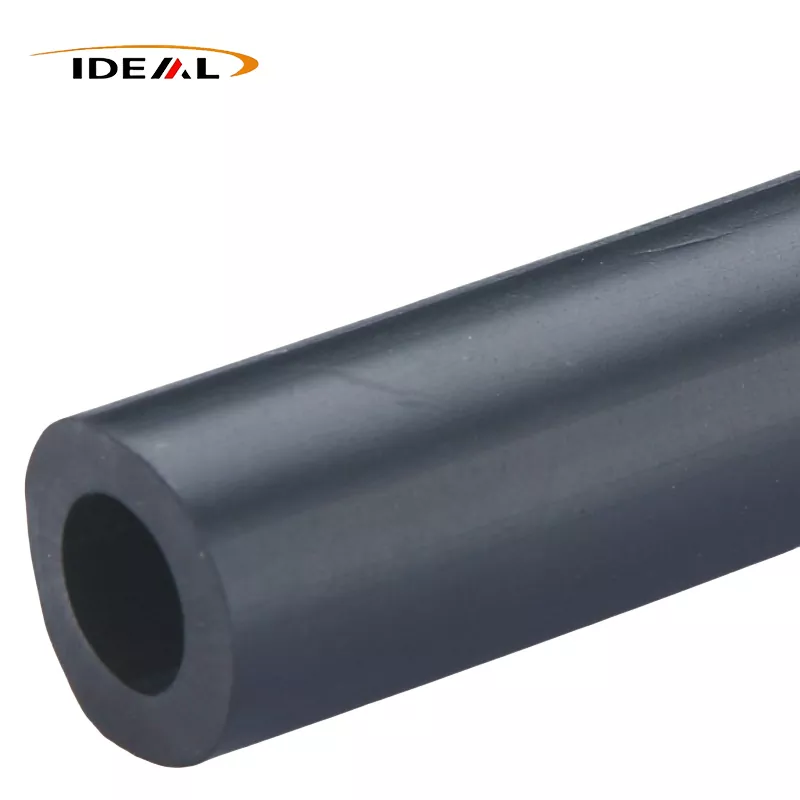

కార్బన్ ఫైబర్ రీన్‌ఫోర్స్డ్ PEEK పైప్స్: స్పెసిఫికేషన్‌లు, అప్లికేషన్‌లు మరియు ఎంపిక ప్రమాణాలు

కార్బన్ ఫైబర్ రీన్ఫోర్స్డ్ PEEK పైప్స్ప్రామాణిక PEEK ట్యూబ్‌కు మరింత దృఢత్వం, డైమెన్షనల్ స్టెబిలిటీ, లోడ్ కెపాసిటీ లేదా స్టాటిక్ కంట్రోల్ అవసరమైనప్పుడు ఆచరణాత్మక ఎంపిక. ఆదర్శ ప్లాస్టిక్ 10% నుండి 40% వరకు కార్బన్-ఫైబర్ కంటెంట్‌తో బ్లాక్ కార్బన్-ఫైబర్-నిండిన PEEK ట్యూబ్‌లను ఉత్పత్తి చేస్తుంది, LCF మరియు SCF ఎంపికలు, లోపల మరియు వెలుపలి వ్యాసం పరిధులు, 1,000 mm లేదా 3,000 mm పొడవు, మరియు ±0.02 mm వరకు సహనం కలిగి ఉంటాయి.

కార్బన్ శాతం ద్వారా మాత్రమే సరైన గ్రేడ్ ఎంపిక చేయబడదు. ఫైబర్ పొడవు, గోడ జ్యామితి, ఆపరేటింగ్ ఉష్ణోగ్రత, దుస్తులు ధరించే పరిస్థితులు, విద్యుత్ అవసరాలు మరియు పూర్తి కొలతలు స్పెసిఫికేషన్‌ను ప్రభావితం చేస్తాయి. లోడ్ కేస్ మరియు డ్రాయింగ్‌తో ప్రారంభించండి, ఆపై నిర్వచించిన మెటీరియల్ మరియు తనిఖీ అవసరానికి వ్యతిరేకంగా కొటేషన్‌ను అభ్యర్థించండి.

కార్బన్-ఫైబర్-నిండిన PEEK ట్యూబ్‌లు సరైన ఎంపిక అయినప్పుడు

స్వచ్ఛమైన PEEK ఇప్పటికే ఉష్ణోగ్రత సామర్థ్యం, ​​రసాయన నిరోధకత, దుస్తులు ధరించే ప్రవర్తన మరియు డైమెన్షనల్ స్థిరత్వం యొక్క ఉపయోగకరమైన కలయికను అందిస్తుంది. కార్బన్ ఫైబర్‌ను జోడించడం వలన దృఢత్వం మరియు లోడ్ మద్దతు వైపు సంతులనం మారుతుంది. బేరింగ్ స్లీవ్, ఇన్సులేటింగ్ లేదా గైడింగ్ కాంపోనెంట్, స్ట్రక్చరల్ ప్యాసేజ్, రోలర్ లేదా ట్రాన్స్‌మిషన్ పార్ట్ లేదా ఇతర సెమీ-ఫినిష్డ్ ప్రొఫైల్‌గా ఉపయోగించే ట్యూబ్‌లో ఇది ముఖ్యమైనది, అది ఒత్తిడిలో దాని ఆకారాన్ని కలిగి ఉండాలి.

ఒక స్వచ్ఛమైన PEEK ట్యూబ్ చాలా ఎక్కువ విక్షేపం చేసినప్పుడు, సరిపోయే విండోకు మించి విస్తరించినప్పుడు లేదా అప్లికేషన్ అనుమతించే దానికంటే వేగంగా ధరించినప్పుడు కార్బన్ ఫైబర్ సాధారణంగా పరిగణించదగినది. ఇది స్టాటిక్-సెన్సిటివ్ సిస్టమ్‌లలో కూడా సహాయపడుతుంది. ఆదర్శవంతమైన ప్లాస్టిక్ స్టేట్స్ వాల్యూమ్ రెసిస్టివిటీ తక్కువగా ఉంటుంది1 × 10³ Ω·సెందాని కార్బన్-ఫైబర్-నిండిన PEEK మెటీరియల్ శ్రేణి కోసం, కానీ ఖచ్చితమైన గ్రేడ్, ఫైబర్ కంటెంట్, జ్యామితి మరియు పరీక్షా పద్ధతి కోసం అవసరమైన విద్యుత్ పనితీరు నిర్ధారించబడాలి.

ప్రతి PEEK భాగానికి కార్బన్‌తో నిండిన ట్యూబ్‌ని ఆటోమేటిక్ రీప్లేస్‌మెంట్‌గా పరిగణించవద్దు. కార్బన్ ఫైబర్ యంత్ర సామర్థ్యం, ​​ఉపరితల రూపాన్ని, అనిసోట్రోపి మరియు విద్యుత్ ప్రవర్తనను ప్రభావితం చేస్తుంది. ట్యూబ్ తప్పనిసరిగా అధిక ఇన్సులేటింగ్‌గా ఉంటే, చాలా మృదువైన కాంటాక్ట్ ఉపరితలం కీలకంగా ఉంటే లేదా ఇప్పటికే ఉన్న డేటాతో కప్పబడని రసాయన మిశ్రమానికి ఆ భాగం బహిర్గతమైతే, ఆర్డర్ చేయడానికి ముందు గ్రేడ్-నిర్దిష్ట సమీక్ష కోసం అడగండి.

లోడ్ కేస్ కోసం కార్బన్-ఫైబర్ కంటెంట్ మరియు ఫైబర్ గ్రేడ్‌ను ఎంచుకోండి

PEEKలో 10% నుండి 40% కార్బన్ ఫైబర్ మార్పులు ఏమిటి

ఆదర్శ ప్లాస్టిక్ 10% నుండి 40% వరకు సర్దుబాటు చేయగల కార్బన్-ఫైబర్ కంటెంట్‌ను అందిస్తుంది. సాధారణంగా, పూరక స్థాయిని పెంచడం వలన మిశ్రమాన్ని ఎక్కువ దృఢత్వం మరియు లోడ్ మద్దతు వైపు మారుస్తుంది, అదే సమయంలో మెటీరియల్ ఎంపికను ప్రాసెసింగ్ దిశ మరియు చుట్టుపక్కల డిజైన్‌కు మరింత సున్నితంగా చేస్తుంది. అత్యధిక శాతం స్వయంచాలకంగా ఉత్తమ విలువ కాదు: తేలికగా లోడ్ చేయబడిన ట్యూబ్‌కు ఇది అనవసరం మరియు మ్యాచింగ్ లేదా ఉపరితల అవసరాలను క్లిష్టతరం చేస్తుంది.

"కార్బన్ నిండిన పీక్" కోసం మాత్రమే అడగడం కంటే మీకు అవసరమైన ఫలితాన్ని పేర్కొనండి. ఉపయోగకరమైన ఇన్‌పుట్‌లలో రేడియల్ లోడ్, యాక్సియల్ లోడ్, సపోర్టెడ్ స్పాన్, ఉష్ణోగ్రత పరిధి, స్లైడింగ్ స్పీడ్, మ్యాటింగ్ మెటీరియల్, డ్యూటీ సైకిల్, కెమికల్ మీడియా మరియు ట్యూబ్ తప్పనిసరిగా స్టాటిక్ ఛార్జ్‌ని వెదజల్లుతుందా అనేవి ఉన్నాయి. ఐడియల్ ప్లాస్టిక్ దాని కార్బన్-ఫైబర్-రీన్‌ఫోర్స్డ్ PEEK సమర్పణ కోసం 8 నుండి 12 GPa పరిధిలో దృఢత్వం విలువలను పేర్కొంది. ఆ పరిధిని ఉత్పత్తి-స్థాయి మార్గదర్శకత్వంగా పరిగణించండి, గ్రేడ్-నిర్దిష్ట డేటాషీట్ లేదా డిజైన్ ధ్రువీకరణకు ప్రత్యామ్నాయం కాదు.

LCF, SCF మరియు CF30 PEEK ట్యూబ్ ఎంపికలు

ఫైబర్ గ్రేడ్ లేబుల్ కంటే ఎక్కువగా ప్రభావితం చేస్తుంది. LCF లాంగ్ కార్బన్ ఫైబర్ అర్థం; SCF అంటే చిన్న కార్బన్ ఫైబర్. ఉపబల సామర్థ్యం మరియు దృఢత్వానికి ప్రాధాన్యత ఉన్న చోట పొడవైన ఫైబర్‌లు ఉపయోగకరంగా ఉండవచ్చు, అయితే షార్ట్-ఫైబర్ సమ్మేళనాలు సాంప్రదాయిక ప్రాసెసింగ్ మరియు వివరణాత్మక మెషిన్డ్ ప్రొఫైల్‌లకు మరింత అనుకూలంగా ఉంటాయి. వాస్తవ ఫలితం ఫైబర్ ఓరియంటేషన్, మోల్డింగ్ లేదా ఎక్స్‌ట్రాషన్ పరిస్థితులు, గోడ మందం మరియు మ్యాచింగ్‌పై ఆధారపడి ఉంటుంది.

"CF30" సాధారణంగా PEEK సమ్మేళనాన్ని సుమారు 30% కార్బన్ ఫైబర్‌తో గుర్తిస్తుంది, అయితే హోదాను సరఫరాదారుతో నిర్ధారించాలి. కోట్ చేయబడిన CF30 PEEK ట్యూబ్ LCF లేదా SCF కాదా, మ్యాచింగ్ చేసిన తర్వాత ఏ టాలరెన్స్ వర్తిస్తుంది మరియు ఆ ఖచ్చితమైన సమ్మేళనానికి చెందిన ప్రాపర్టీ డేటా ఏది అని అడగండి. ఇది సాధారణ కొనుగోలు పొరపాటును నిరోధిస్తుంది: వివిధ ఫైబర్ రూపాలు మరియు తయారీ మార్గాలను పట్టించుకోకుండా కార్బన్ శాతంతో రెండు పదార్థాలను పోల్చడం.

ఆర్డర్ చేయడానికి ముందు పైప్, ట్యూబ్, ప్రొఫైల్ మరియు మెషిన్డ్ డైమెన్షన్‌లను నిర్ధారించండి

OD, ID, గోడ మందం, పొడవు, సహనం మరియు ఉపరితల ముగింపుని పేర్కొనండి

"PEEK పైప్" మరియు "PEEK ట్యూబ్" తరచుగా సరఫరాదారుల శోధనలలో పరస్పరం మార్చుకోబడతాయి, అయితే కొటేషన్‌కు ఇప్పటికీ ఖచ్చితమైన డైమెన్షనల్ నిర్వచనం అవసరం. బయటి వ్యాసం (OD), లోపల వ్యాసం (ID), గోడ మందం లేదా దాని గణన, కట్ పొడవు, పరిమాణం, సహనం, ముగింపు పరిస్థితి మరియు ఉపరితల ముగింపు అవసరం అందించండి. కొలతలు ఎక్స్‌ట్రూడెడ్, కట్ లేదా మెషిన్‌గా సరఫరా చేయబడిందా అని పేర్కొనండి.

ఆదర్శ ప్లాస్టిక్ 1,000 mm మరియు 3,000 mm ప్రామాణిక పొడవులను జాబితా చేస్తుంది మరియు దాని కార్బన్-ఫైబర్-రీన్‌ఫోర్స్డ్ PEEK పైపుల కోసం ±0.02 mm యొక్క పేర్కొన్న సహనం. సహనం కవర్ చేసే పరిమాణాలను నిర్ధారించండి. గట్టి OD టాలరెన్స్ స్వయంచాలకంగా ID, ఏకాగ్రత, సరళత లేదా ముగింపు చతురస్రం అదే సహనాన్ని కలిగి ఉంటుందని అర్థం కాదు.

ఫిట్ లోపాలను నివారించడానికి డ్రాయింగ్ ఆధారిత డైమెన్షన్ రివ్యూని ఉపయోగించండి

ట్యూబ్ షాఫ్ట్ మీదుగా, హౌసింగ్‌లోకి లేదా సీలింగ్ లేదా బేరింగ్ అసెంబ్లీకి సరిపోయినప్పుడు డ్రాయింగ్‌ను పంపండి. కేటలాగ్ వివరణపై ఆధారపడే బదులు క్లిష్టమైన లక్షణాలను గుర్తించండి. సమీక్ష కవర్ చేయాలి:

• అవసరమైన గోడ మందంతో సహా OD మరియు ID పరిమితులు;
• ఏకాగ్రత, సరళత మరియు అసెంబ్లీ వాటిపై ఆధారపడిన అనుమతించదగిన ఓవాలిటీ;
• కట్ పొడవు, ముగింపు చతురస్రం, చాంఫర్‌లు, పొడవైన కమ్మీలు, రంధ్రాలు లేదా ఇతర యంత్ర వివరాలు;
• మెటీరియల్ గ్రేడ్, LCF లేదా SCF నిర్మాణం మరియు కార్బన్-ఫైబర్ శాతం;
• తనిఖీ పద్ధతి, నమూనా ప్రణాళిక, ప్యాకేజింగ్ మరియు డాక్యుమెంటేషన్.

అనుకూల కార్బన్ ఫైబర్ PEEK ట్యూబ్ కొలతల కోసం, డ్రాయింగ్ సమీక్ష సాధారణంగా సమీప నామమాత్రపు పరిమాణం కోసం మాత్రమే అడగడం కంటే మరింత ఉపయోగకరంగా ఉంటుంది. ఇది ఉత్పత్తికి ముందు సరిపోయే నష్టాలను బహిర్గతం చేస్తుంది మరియు సరఫరాదారుకు సాధనం, మ్యాచింగ్ మరియు తనిఖీ కోసం స్పష్టమైన ఆధారాన్ని అందిస్తుంది.

ప్రచురించిన పనితీరు డేటా మరియు పోలిక పరిమితులు

ఐడియల్ ప్లాస్టిక్ దాని కార్బన్-ఫైబర్-రీన్‌ఫోర్స్డ్ PEEK ఉత్పత్తి సమాచారం కోసం 315°C కంటే ఎక్కువ ఉష్ణ విక్షేపం ఉష్ణోగ్రత మరియు 260°C వరకు నిరంతర వినియోగ ఉష్ణోగ్రతను పేర్కొంటుంది. ఆ గణాంకాలు అధిక-ఉష్ణోగ్రత సామర్థ్యాన్ని సూచిస్తాయి, అయితే అవి ట్యూబ్ దాని గరిష్ట యాంత్రిక భారాన్ని 260°C వద్ద నిరంతరం మోయగలదని కాదు. లోడ్, గోడ మందం, ఎక్స్‌పోజర్ సమయం, ఒత్తిడి ఏకాగ్రత మరియు మౌంటు అన్నీ ఉపయోగించగల డిజైన్ ఉష్ణోగ్రతను ప్రభావితం చేస్తాయి.

అదే హెచ్చరిక దుస్తులు మరియు రసాయన నిరోధకతకు వర్తిస్తుంది. కార్బన్-నిండిన PEEK అనేది ఘర్షణ, దుస్తులు, భారం మరియు రసాయన-ఎక్స్‌పోజర్ పరిస్థితుల కోసం ఉద్దేశించబడింది, అయినప్పటికీ పనితీరు సంభోగం ఉపరితలం, పీడనం, వేగం, సరళత, ఉష్ణోగ్రత మరియు వాస్తవ రసాయన సాంద్రతపై ఆధారపడి ఉంటుంది. PEEK కోసం రసాయన అనుకూలత ప్రకటన ప్రతి ద్రావణి మిశ్రమం, ప్రక్రియ ద్రవం లేదా ఉష్ణోగ్రత చక్రానికి ఆమోదం వలె పరిగణించరాదు.

మెటీరియల్ ఎంపికను తగ్గించడానికి ప్రచురించిన విలువలను ఉపయోగించండి, ఆపై ఖచ్చితమైన గ్రేడ్‌ను ధృవీకరించండి. వైఫల్యం యొక్క పరిణామం ఎక్కువగా ఉన్నప్పుడు డేటాషీట్, నమూనా లేదా అప్లికేషన్ సమీక్షను అభ్యర్థించండి. ఉచిత నమూనాలు అందుబాటులో ఉన్నాయని ఆదర్శ ప్లాస్టిక్ పేర్కొంది, ఇది పెద్ద ఆర్డర్‌కు ముందు ఫిట్ చెక్ లేదా నియంత్రిత నమూనా పరీక్షకు మద్దతు ఇస్తుంది.

అధిక-ఉష్ణోగ్రత, దుస్తులు, రసాయన మరియు స్టాటిక్-నియంత్రణ వ్యవస్థల కోసం అప్లికేషన్‌లు

కార్బన్ ఫైబర్ PEEK గొట్టాలు అనేది యాంత్రిక డిమాండ్‌తో వేడిని మిళితం చేసే పారిశ్రామిక వ్యవస్థలకు బలమైన అభ్యర్థి. సాధారణ మూల్యాంకన ప్రాంతాలు:

• లోడ్-బేరింగ్ లేదా ట్రాన్స్మిషన్ భాగాలు:సాధారణ స్వచ్ఛమైన PEEKతో పోలిస్తే కార్బన్ ఫైబర్ దృఢత్వాన్ని పెంచుతుంది మరియు విక్షేపాన్ని తగ్గిస్తుంది.
• వేర్-ఫోకస్డ్ అసెంబ్లీలు:మిశ్రమం రాపిడి మరియు ధరించే అప్లికేషన్‌లకు సరిపోతుంది, అయితే సంభోగం పదార్థం మరియు పీడన-వేగం డ్యూటీ ఇంకా సమీక్ష అవసరం.
• అధిక-ఉష్ణోగ్రత గొట్టాలు:పేర్కొన్న 260°C నిరంతర వినియోగ సంఖ్య మరియు 315°C పైన ఉన్న HDT థర్మల్ స్క్రీనింగ్‌కు ప్రారంభ బిందువును అందిస్తాయి, పూర్తి డిజైన్ పరిమితి కాదు.
• రసాయన ప్రక్రియ భాగాలు:"రసాయన-నిరోధకత" అనే పదంపై ఆధారపడకుండా నిర్దిష్ట మాధ్యమం, ఏకాగ్రత, ఉష్ణోగ్రత మరియు ఎక్స్పోజర్ వ్యవధిని అంచనా వేయండి.
• స్టాటిక్-సెన్సిటివ్ పరికరాలు:ఛార్జ్ డిస్సిపేషన్ ముఖ్యమైన చోట పేర్కొన్న తక్కువ వాల్యూమ్ రెసిస్టివిటీ సంబంధితంగా ఉంటుంది; పూర్తయిన భాగానికి గ్రౌండింగ్ మరియు ఎలక్ట్రికల్ పరీక్ష అవసరాలను నిర్ధారించండి.

కార్బన్ ఫైబర్ కూడా తరచుగా గ్లాస్ ఫైబర్‌తో పోల్చబడుతుంది. మెరుగైన ఎంపిక లక్ష్య లక్షణాలపై ఆధారపడి ఉంటుంది: దృఢత్వం, బరువు, ధరించే ప్రవర్తన లేదా విద్యుత్ వెదజల్లడం చాలా ముఖ్యమైనప్పుడు కార్బన్-నిండిన PEEK సాధారణంగా ఎంపిక చేయబడుతుంది, అయితే తుది నిర్ణయానికి పూరక పేర్లతో కాకుండా పోల్చదగిన గ్రేడ్ డేటా అవసరం.

ఆదర్శ ప్లాస్టిక్ నుండి ధృవీకరించబడిన కార్బన్ ఫైబర్ PEEK ట్యూబ్ కోట్‌ను అభ్యర్థించండి

మీ కోసం ఆదర్శవంతమైన ప్లాస్టిక్ డ్రాయింగ్ లేదా స్పష్టమైన వివరణను పంపండికార్బన్ ఫైబర్ రీన్ఫోర్స్డ్ PEEK పైపులు. అప్లికేషన్ ఉష్ణోగ్రత, లోడ్, ఘర్షణ లేదా దుస్తులు ధరించే పరిస్థితులు, రసాయన మీడియా, స్టాటిక్-నియంత్రణ అవసరం, OD, ID, పొడవు, సహనం, పరిమాణం మరియు డెలివరీ లక్ష్యాన్ని చేర్చండి.

కార్బన్-ఫైబర్ శాతం, LCF లేదా SCF నిర్మాణం, వర్తించే డైమెన్షనల్ టాలరెన్స్‌లు, తనిఖీ పత్రాలు, నమూనా లభ్యత మరియు భాగం ట్యూబ్‌గా సరఫరా చేయబడిందా లేదా మ్యాచింగ్ ద్వారా పూర్తి చేయబడిందా అని గుర్తించడానికి కొటేషన్‌ను అడగండి. అంతర్జాతీయ కస్టమర్‌ల కోసం ప్రామాణిక లేదా అనుకూల లీడ్ టైమ్‌లతో ట్యూబ్‌లు మరియు కస్టమ్ కాంపోనెంట్‌లతో సహా చైనాలోని గ్వాంగ్‌జౌ నుండి ఐడియల్ ప్లాస్టిక్ సెమీ-ఫినిష్డ్ మరియు మెషిన్డ్ PEEK ప్రొఫైల్‌లను సరఫరా చేస్తుంది.

మొదటి సమీక్ష కోసం, ఉపయోగించండిఅనుకూల కార్బన్ ఫైబర్ PEEK ట్యూబ్ కొటేషన్ పేజీమరియు డ్రాయింగ్‌ను అటాచ్ చేయండి. ధృవీకరించబడిన గ్రేడ్ మరియు డైమెన్షన్ సమీక్ష సాధారణంగా నామమాత్రపు CF30 ట్యూబ్‌ని ఎంచుకోవడం మరియు ఉత్పత్తి తర్వాత ఫిట్‌ని సరి చేయడం కంటే ఎక్కువ సమయాన్ని ఆదా చేస్తుంది.
