చిన్న సమాధానం: దృఢత్వం మరియు డైమెన్షనల్ స్థిరత్వం జోడించినప్పుడు కార్బన్-ఫైబర్-నిండిన PEEK ట్యూబ్‌ని ఎంచుకోండి.
PEEK పైపులు బుషింగ్‌లు, స్లీవ్‌లు, సీల్స్, వాల్వ్ కాంపోనెంట్‌లు మరియు ఇన్సులేటింగ్ బాడీలు వంటి భాగాలుగా సరఫరా చేయబడిన లేదా మెషిన్ చేయబడిన బోలు సెమీ-ఫినిష్డ్ ఆకారాలు. పూరించని PEEK తగినంత దృఢత్వం, డైమెన్షనల్ నియంత్రణ లేదా మెకానికల్ మరియు థర్మల్ లోడ్ కింద వైకల్యానికి నిరోధకతను అందించనప్పుడు కార్బన్ ఫైబర్ జోడించబడుతుంది.

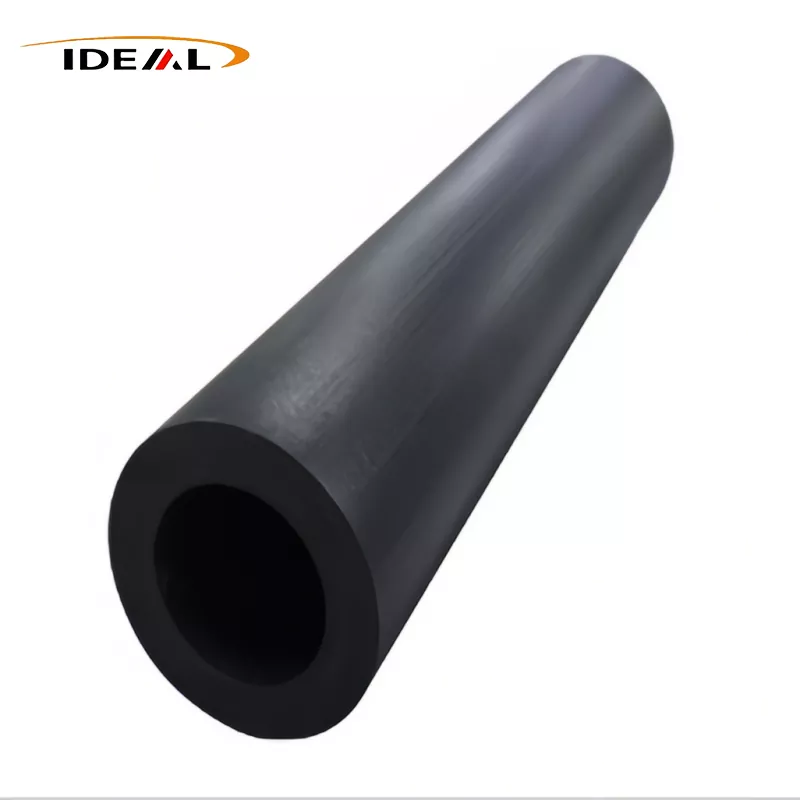

అది కార్బన్‌తో నిండిన పదార్థాన్ని ఆటోమేటిక్ ప్రీమియం ఎంపికగా మార్చదు. ఇది వర్జిన్ PEEK కంటే తక్కువ క్షమించేదిగా ఉంటుంది, కటింగ్ టూల్స్ కష్టతరం మరియు ఎలక్ట్రికల్‌గా భిన్నంగా ఉంటుంది. సరైన నిర్ణయం లోడ్ దిశ, ఉష్ణోగ్రత, రసాయన బహిర్గతం, సంభోగం ఉపరితలాలు, విద్యుత్ అవసరాలు మరియు మీరు తీసివేయాలని ఆశించే స్టాక్ పరిమాణంపై ఆధారపడి ఉంటుంది. GuangZhou ఆదర్శ ఆఫర్లుకార్బన్ ఫైబర్ నిండిన PEEK పైప్స్10% నుండి 40% వరకు సర్దుబాటు చేయగల కార్బన్-ఫైబర్ కంటెంట్‌తో; కంపెనీ 30%ని సాధారణంగా ఉపయోగించే నిష్పత్తిగా గుర్తిస్తుంది.
పైప్, ట్యూబ్ మరియు గొట్టాలు ఒకే సెమీ-ఫినిష్డ్ స్టాక్‌ను వివరించవచ్చు-కాని కొలతలు నిస్సందేహంగా పేర్కొనబడాలి
పాలిమర్ స్టాక్ కేటలాగ్‌లలో, “PEEK పైప్,” “PEEK ట్యూబ్” మరియు “PEEK గొట్టాలు” తరచుగా పరస్పరం మార్చుకుంటారు. ఈ నిబంధనలు మెటల్ పైపింగ్ సంప్రదాయాలను అనుసరిస్తాయని కొనుగోలుదారులు భావించకూడదు. ఒక సరఫరాదారు ఇన్‌స్టాల్ చేసినట్లుగా ద్రవాన్ని తీసుకువెళ్లడానికి ఉద్దేశించిన ఒత్తిడి-రేటెడ్ లైన్‌కు బదులుగా మందపాటి-గోడ మ్యాచింగ్ ఖాళీని వివరిస్తూ ఉండవచ్చు.
కొనుగోలు డ్రాయింగ్, నామవాచకం కాదు, ఆర్డర్‌ను నియంత్రించాలి. ఒత్తిడి సేవ ప్రమేయం ఉన్నట్లయితే, సెమీ-ఫినిష్డ్ స్టాక్ కొలతలు మాత్రమే ఒత్తిడి సామర్థ్యాన్ని ఏర్పాటు చేయవు. పూర్తయిన జ్యామితి, కీళ్ళు, ఉష్ణోగ్రత, మీడియా, లోడ్ చరిత్ర మరియు వర్తించే డిజైన్ ప్రమాణం అన్నింటికీ ప్రత్యేక ఇంజనీరింగ్ సమీక్ష అవసరం.
డైమెన్షన్డ్ డ్రాయింగ్‌లో OD, ID, గోడ మందం, పొడవు మరియు మ్యాచింగ్ భత్యాన్ని నిర్వచించండి
బయటి వ్యాసం, లోపలి వ్యాసం మరియు పొడవును పేర్కొనండి, ఆపై ప్రతి విలువ నామమాత్రంగా ఉందా, ఉత్పత్తి చేయబడినదా లేదా మ్యాచింగ్ తర్వాత అవసరమా అని గుర్తించండి. ఏకాగ్రత, సరళత, గుండ్రనితనం, ఉపరితల ముగింపు మరియు ముగింపు స్థితిని చేర్చండి, అవి పూర్తయిన భాగాన్ని ప్రభావితం చేస్తాయి. సాధారణ ప్లస్-లేదా-మైనస్ వ్యాసం కలిగిన టాలరెన్స్ బోర్-టు-OD ఏకాగ్రతను నియంత్రించదు.
చర్మాన్ని శుభ్రపరచడానికి మరియు ఆశించిన వక్రీకరణను సరిచేయడానికి తగినంత మ్యాచింగ్ భత్యాన్ని వదిలివేయండి, అయితే మెటీరియల్ ఖర్చు మరియు మ్యాచింగ్ సమయం అనవసరంగా ఎక్కదు. సన్నని పూర్తి గోడలు ప్రత్యేక శ్రద్ధ అవసరం: చక్ ఒత్తిడి, కట్టింగ్ వేడి మరియు అవశేష ఒత్తిడి యంత్రం వదిలి తర్వాత ఒక బోర్ తరలించవచ్చు.
ప్రచురించబడిన పరిమాణ పరిధులు మరియు ±0.02 mm సహనాన్ని స్పష్టం చేయడానికి క్లెయిమ్‌లుగా పరిగణించండి, ప్రతి ID/OD కలయికకు హామీలు కాదు
GuangZhou Ideal యొక్క ఉత్పత్తి పేజీ బ్లాక్ మెటీరియల్, నామమాత్రపు ID Φ20–458 mm, OD Φ15–404 mm, పొడవు 1,000 mm మరియు 3,000 mm మరియు ±0.02 mm యొక్క పేర్కొన్న టాలరెన్స్‌ను జాబితా చేస్తుంది. ఆ పరిధులు స్వేచ్ఛగా పరస్పరం మార్చుకోగల పరిమాణాల మాతృకగా చదవకూడదు; చెల్లుబాటు అయ్యే ట్యూబ్ తప్పనిసరిగా దాని ID కంటే పెద్ద ODని కలిగి ఉండాలి.
ఆర్డర్ చేసే ముందు, ఏ ID/OD కాంబినేషన్‌లు అందుబాటులో ఉన్నాయి మరియు టాలరెన్స్ కవర్ చేసే ఫీచర్‌లను అడగండి. అలాగే కొలత ఉష్ణోగ్రత, తనిఖీ పద్ధతి, నమూనా ప్రణాళిక, సరళత ప్రమాణాలు మరియు సహనం స్టాక్‌కు వర్తిస్తుందా లేదా యంత్ర ఉపరితలానికి వర్తిస్తుందా అని కూడా నిర్ధారించండి. దిPEEK ట్యూబ్ పరిమాణాలు మరియు సహనం సమాచారాన్ని ప్రచురించిందిఒక ఉపయోగకరమైన RFQ ప్రారంభ స్థానం, ఆమోదించబడిన డ్రాయింగ్‌కు ప్రత్యామ్నాయం కాదు.
PEEKలో కార్బన్ ఫైబర్ ఏమి మారుతుంది-మరియు అది స్వయంచాలకంగా ఏమి మెరుగుపడదు
కార్బన్ ఫైబర్‌లు PEEK మ్యాట్రిక్స్‌లో కదలికను నియంత్రిస్తాయి. తగిన గ్రేడ్ మరియు ధోరణిలో, ఇది సాధారణంగా దృఢత్వాన్ని పెంచుతుంది, లోడ్ కింద డైమెన్షనల్ మార్పును తగ్గిస్తుంది మరియు ఉష్ణోగ్రత మారినప్పుడు స్థిరత్వాన్ని మెరుగుపరుస్తుంది. ఈ ప్రభావాలు మెషిన్డ్ స్లీవ్ జామెట్రీని పట్టుకోవడంలో సహాయపడతాయి లేదా వర్జిన్ PEEK ఎక్కువగా కదిలే చోట క్రీప్‌ను తగ్గించవచ్చు.
ఉపబల దిశను కూడా పరిచయం చేస్తుంది. తయారీ మార్గం మరియు మెటీరియల్ ఫ్లో ఫైబర్‌లను సమలేఖనం చేయగలదు, కాబట్టి అక్షసంబంధ మరియు గోడ ద్వారా లక్షణాలు భిన్నంగా ఉండవచ్చు. కార్బన్ ఫైబర్ ప్రతి వేర్ ఇంటర్‌ఫేస్‌ను స్వయంచాలకంగా మెరుగుపరచదు, ఎలక్ట్రికల్ ఇన్సులేషన్‌ను సంరక్షించదు లేదా ప్రతి రసాయనానికి నిరోధకతను పెంచుతుంది. ఇది డక్టిలిటీని కూడా తగ్గిస్తుంది మరియు దూకుడు మ్యాచింగ్ లేదా అసెంబ్లీ సమయంలో అంచులను చిప్పింగ్‌కు గురి చేస్తుంది.
దృఢత్వం, దుస్తులు, విద్యుత్ ప్రవర్తన, రసాయన బహిర్గతం మరియు యంత్ర సామర్థ్యంపై వర్జిన్, కార్బన్-ఫైబర్ నిండిన మరియు ఇతర సవరించిన PEEK గ్రేడ్‌లను సరిపోల్చండి
| నిర్ణయ కారకం | వర్జిన్ పీక్ | కార్బన్-ఫైబర్-నిండిన PEEK | ఇతర సవరించిన PEEK గ్రేడ్‌లు |
|---|---|---|---|
| దృఢత్వం మరియు డైమెన్షనల్ స్థిరత్వం | దృఢత్వం మరియు పూరించని మెటీరియల్ ప్రవర్తనకు ప్రాధాన్యత ఉన్న చోట ఉపయోగకరంగా ఉంటుంది | విక్షేపం, క్రీప్ లేదా థర్మల్ కదలిక డిజైన్‌ను నియంత్రించినప్పుడు సాధారణంగా అనుకూలంగా ఉంటుంది | గాజుతో నిండిన లేదా ఇతర రీన్‌ఫోర్స్డ్ గ్రేడ్‌లు దృఢత్వం మరియు విద్యుత్ ప్రవర్తన యొక్క విభిన్న సమతుల్యతను అందించవచ్చు |
| ధరించండి | పనితీరు లోడ్, వేగం, ఉష్ణోగ్రత మరియు కౌంటర్‌ఫేస్‌పై ఎక్కువగా ఆధారపడి ఉంటుంది | కొన్ని దుస్తులు ధరించే పరిస్థితులను మెరుగుపరచవచ్చు, కానీ బహిర్గతమైన ఫైబర్‌లు సంభోగం ఉపరితలంపై ప్రభావం చూపుతాయి | ఘర్షణ మరియు దుస్తులు ప్రాథమిక అవసరాలు అయిన చోట బేరింగ్ గ్రేడ్‌లు ఉత్తమం |
| విద్యుత్ ప్రవర్తన | ఇన్సులేషన్ అవసరమయ్యే చోట సాధారణంగా ఎంపిక చేయబడుతుంది | తక్కువ రెసిస్టివిటీని కలిగి ఉండవచ్చు, కానీ కార్బన్ శాతం మాత్రమే విద్యుత్ తరగతిని నిర్వచించదు | ఇన్సులేషన్, స్టాటిక్ నియంత్రణ లేదా వాహకత కోసం సూత్రీకరణలను రూపొందించవచ్చు; వాస్తవ డేటాను ధృవీకరించండి |
| మ్యాచింగ్ | సాధనాలకు సాధారణంగా తక్కువ రాపిడి | కార్బన్ ఫైబర్ టూల్ వేర్‌ను పెంచుతుంది మరియు ఎడ్జ్ బ్రేక్‌అవుట్‌కు దోహదం చేస్తుంది | సాధన ప్రతిస్పందన పూరక ప్యాకేజీపై ఆధారపడి ఉంటుంది |
కార్బన్-ఫైబర్-నిండిన PEEK ట్యూబ్‌ను మ్యాచింగ్ చేయడానికి, పదునైన, తగిన సాధనం మరియు నియంత్రిత వర్క్‌హోల్డింగ్‌ని ఉపయోగించండి. కేవలం బయటి వ్యాసం రీడింగ్‌పై ఆధారపడకుండా బోర్ ఫినిషింగ్, హీట్ జనరేషన్ మరియు ఫైబర్ బ్రేక్‌అవుట్‌ని చూడండి. రసాయన బహిర్గతం కీలకమైనట్లయితే, వాస్తవ ద్రవం, ఏకాగ్రత, ఉష్ణోగ్రత, పీడనం మరియు ఎక్స్పోజర్ సమయానికి వ్యతిరేకంగా పూర్తి స్థాయిని అంచనా వేయండి.
"30% కార్బన్ ఫైబర్ PEEK ట్యూబ్" లేబుల్ పూర్తి మెటీరియల్ స్పెసిఫికేషన్ కాదు
శాతం మీకు ఫిల్లర్ లోడ్ అవుతుందని చెబుతుంది, కానీ మెటీరియల్‌ని ఆమోదించడానికి సరిపోదు. సరఫరా చేయబడిన స్టాక్ కోసం మీకు ఇప్పటికీ రెసిన్ మరియు కాంపౌండ్ గ్రేడ్, తయారీ మార్గం, ఫైబర్ రూపం, నాణ్యత నియంత్రణలు మరియు ఆస్తి డేటా అవసరం. పేర్కొన్న శాతం బరువు లేదా మరొక ఆధారంగా నిర్వచించబడిందా అని స్పష్టం చేయండి.
ట్యూబ్ ఒక ఉత్పత్తి స్థలం నుండి వస్తుందా మరియు సరఫరాదారు లాట్-లింక్డ్ తనిఖీ రికార్డులను అందించగలరా అని కూడా అడగండి. సమ్మేళనం, ప్రక్రియ లేదా ఫైబర్ విన్యాసాన్ని మార్చినట్లయితే, తదుపరి స్టాక్ ఒకేలా ప్రవర్తిస్తుందని యంత్రాలు శుభ్రంగా నిరూపించే నమూనా. ఖచ్చితమైన గ్రేడ్ మరియు స్టాక్ ఫారమ్‌ను ఆమోదించండి, సాధారణ “30% CF PEEK” వివరణ కాదు.
సరఫరాదారు డేటా తప్పనిసరిగా వాస్తవ గ్రేడ్, పరీక్ష పద్ధతి, ఫైబర్ ఓరియంటేషన్ మరియు సేవా పరిస్థితులకు సరిపోలాలి
మీరు స్వీకరించే మెటీరియల్‌ని సూచించినప్పుడు మాత్రమే డేటాషీట్ విలువలు ఉపయోగపడతాయి. నమూనా ధోరణి, కండిషనింగ్, పరీక్ష ఉష్ణోగ్రత మరియు పరీక్ష పద్ధతిని తనిఖీ చేయండి. ఇంజెక్షన్-మోల్డ్ కూపన్ డేటా వేరొక ఫైబర్ దిశలో మెషిన్ చేయబడిన మందపాటి-గోడ ట్యూబ్ యొక్క ప్రవర్తనను అంచనా వేయకపోవచ్చు.
అధిక-ఉష్ణోగ్రత అనువర్తనాల కోసం, గది-ఉష్ణోగ్రత విలువలను ఉపయోగించడం కంటే సేవా ఉష్ణోగ్రత వద్ద లక్షణాలను సరిపోల్చండి. రసాయన సేవ కోసం, ఏకకాల ఒత్తిడి మరియు వేడి కోసం ఖాతా. గట్టి కొలతలు ముఖ్యమైతే, సరఫరా చేయబడిన జ్యామితిపై కొలతలను అభ్యర్థించండి మరియు తనిఖీకి ముందు భాగాలు ఎలా కండిషన్ చేయబడతాయో అంగీకరించండి.
కార్బన్-ఫైబర్-నిండిన PEEKని వాహక లేదా స్టాటిక్-డిస్సిపేటివ్‌గా పరిగణించే ముందు వాల్యూమ్ మరియు ఉపరితల నిరోధకతను ధృవీకరించండి
కార్బన్ ఫైబర్ PEEK యొక్క ఎలక్ట్రికల్ రెసిస్టివిటీని తగ్గిస్తుంది, అయితే ఫిల్లర్ శాతం నుండి వాహకత నేరుగా అనుసరించదు. ఫైబర్ పంపిణీ, ఫైబర్‌ల మధ్య పరిచయం, దిశ, గోడ మందం మరియు ప్రాసెసింగ్ అన్నీ ఫలితాన్ని ప్రభావితం చేస్తాయి. కార్బన్ రీన్‌ఫోర్స్డ్‌గా వర్ణించబడిన పదార్థం ఇప్పటికీ మీకు అవసరమైన ప్రతిఘటన పరిధిని కోల్పోవచ్చు.
పరీక్షా పద్ధతి మరియు కండిషనింగ్ అవసరాలతో పాటు డ్రాయింగ్ లేదా మెటీరియల్ స్పెసిఫికేషన్‌పై అవసరమైన వాల్యూమ్ రెసిస్టివిటీ లేదా ఉపరితల రెసిస్టివిటీ పరిధిని ఉంచండి. ఛార్జ్ డిస్సిపేషన్ భద్రత-క్లిష్టమైతే, ప్రతినిధి ట్యూబ్ స్టాక్ లేదా పూర్తయిన భాగాలను పరీక్షించండి. విద్యుత్ కొలతల కోసం కార్బన్-కంటెంట్ సర్టిఫికేట్‌ను ప్రత్యామ్నాయం చేయవద్దు.
RFQ చెక్‌లిస్ట్: కార్బన్-ఫైబర్ కంటెంట్, జ్యామితి, టాలరెన్స్‌లు, ఉపరితల ముగింపు, తనిఖీ రికార్డులు, సమ్మతి పత్రాలు, పరిమాణం, లీడ్ టైమ్ మరియు ల్యాండ్ డెలివరీని నిర్ధారించండి
- మెటీరియల్:ఖచ్చితమైన PEEK గ్రేడ్, కార్బన్-ఫైబర్ శాతం మరియు ఆ శాతం ఎలా నిర్వచించబడింది.
- జ్యామితి:OD, ID, గోడ పరిస్థితి, పొడవు, ముగింపు పరిస్థితి మరియు మ్యాచింగ్ భత్యం.
- నియంత్రణలు:డైమెన్షనల్ టాలరెన్స్‌లు, ఏకాగ్రత, సరళత, గుండ్రని మరియు ఉపరితల ముగింపు అవసరాలు.
- పనితీరు:సేవా ఉష్ణోగ్రత, లోడ్లు, రసాయనాలు, వేర్ ఇంటర్‌ఫేస్ మరియు అవసరమైన విద్యుత్ ప్రవర్తన.
- సాక్ష్యం:వర్తించే పరీక్ష డేటా, చాలా గుర్తించదగినది, తనిఖీ నివేదిక మరియు అవసరమైన సమ్మతి పత్రాలు.
- వాణిజ్య నిబంధనలు:నమూనా మరియు ఉత్పత్తి పరిమాణాలు, ప్రధాన సమయం, ప్యాకేజింగ్, Incoterms మరియు U.S. గమ్యస్థానానికి ల్యాండ్ డెలివరీ.
- అంగీకారం:ఆమోదించబడిన డ్రాయింగ్ పునర్విమర్శ, తనిఖీ పద్ధతి మరియు నాన్‌కన్ఫార్మింగ్ స్టాక్‌ను నిర్వహించడానికి ప్రక్రియ.
